Сопло YK-330
- Диаметр отверстия сопла, мм: 1,3
- Диаметр отверстия сопла, мм: 1,5
- Диаметр отверстия сопла, мм: 1,7
- Диаметр отверстия сопла, мм: 1,9
- Диаметр отверстия сопла, мм: 2,3
- Диаметр отверстия сопла, мм: 2,5
- Диаметр отверстия сопла, мм: 2,8
- Диаметр отверстия сопла, мм: 3,5
- Диаметр отверстия сопла, мм: 2,1
- Диаметр отверстия сопла, мм: 3,2
- Максимальный ток резки, А: 400
- Длина сопла, мм: 31,4
- Самовывоз из магазина
- Другие транспортные службы
- Банковский перевод
Описание
Совместимо с плазмотроном YK 330 (HYC-300B). Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.

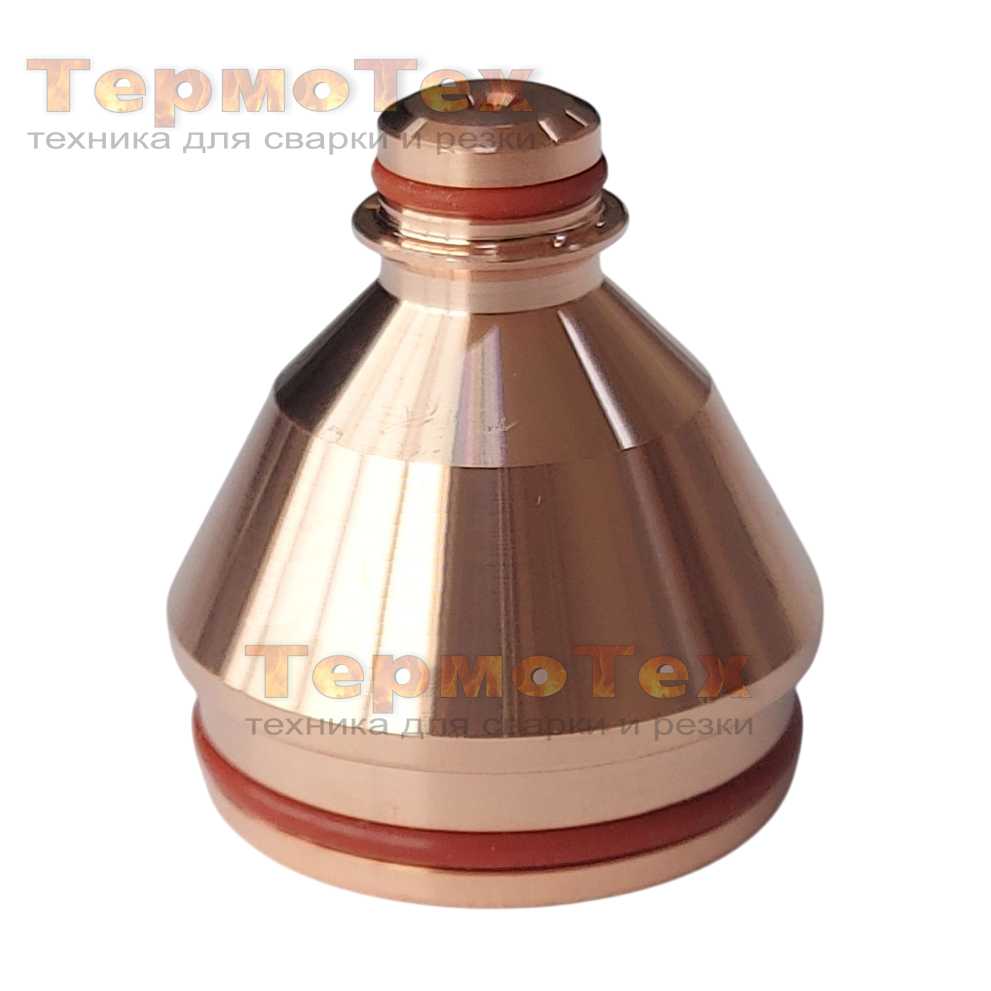

Сопло YK330 d1,3
Артикул YK02413
Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.
|
Наименование параметров |
Значение |
|
Диаметр отверстия сопла, мм |
1,3 |
|
Ток резки, А |
60-160 |
|
Толщина резки, мм |
3-8 |
|
Длина сопла, мм |
31,4 |
|
Диаметр сопла, мм |
24,7 |
Сопло YK330 d1,5
Артикул YK02415
Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.
|
Наименование параметров |
Значение |
|
Диаметр отверстия сопла, мм |
1,5 |
|
Ток резки, А |
40-160 |
|
Толщина резки, мм |
6-12 |
|
Длина сопла, мм |
31,4 |
|
Диаметр сопла, мм |
24,7 |

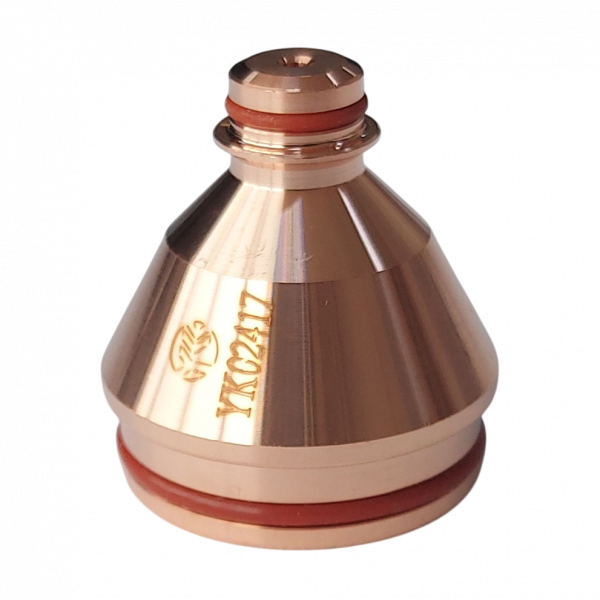

Сопло YK330 d1,7
Артикул YK02417
Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.
|
Наименование параметров |
Значение |
|
Диаметр отверстия сопла, мм |
1,7 |
|
Ток резки, А |
40-160 |
|
Толщина резки, мм |
5-14 |
|
Длина сопла, мм |
31,4 |
|
Диаметр сопла, мм |
24,7 |
Сопло YK330 d1,9
Артикул YK02419
Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.
|
Наименование параметров |
Значение |
|
Диаметр отверстия сопла, мм |
1,9 |
|
Ток резки, А |
120-200 |
|
Толщина резки, мм |
12-20 |
|
Длина сопла, мм |
31,4 |
|
Диаметр сопла, мм |
24,7 |

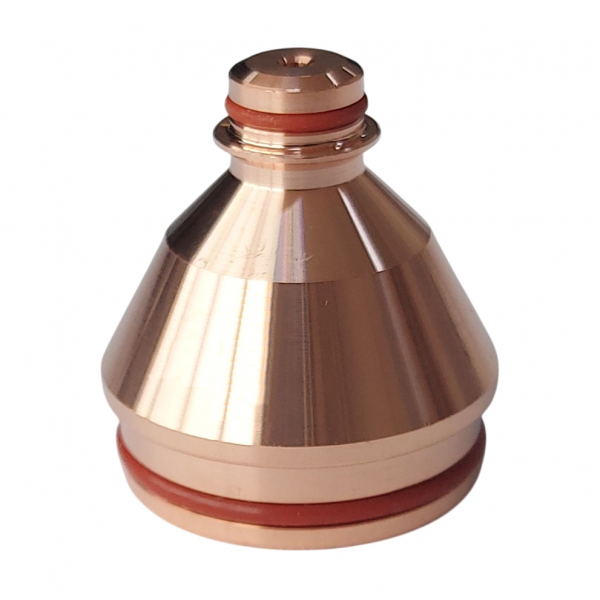

Сопло YK330 d2,1
Артикул YK02421
Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.
|
Наименование параметров |
Значение |
|
Диаметр отверстия сопла, мм |
2,1 |
|
Ток резки, А |
150-220 |
|
Толщина резки, мм |
18-20 |
|
Длина сопла, мм |
31,4 |
|
Диаметр сопла, мм |
24,7 |

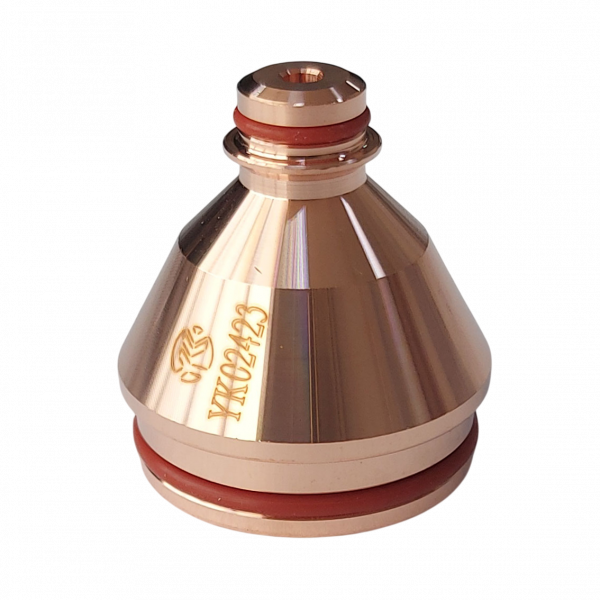

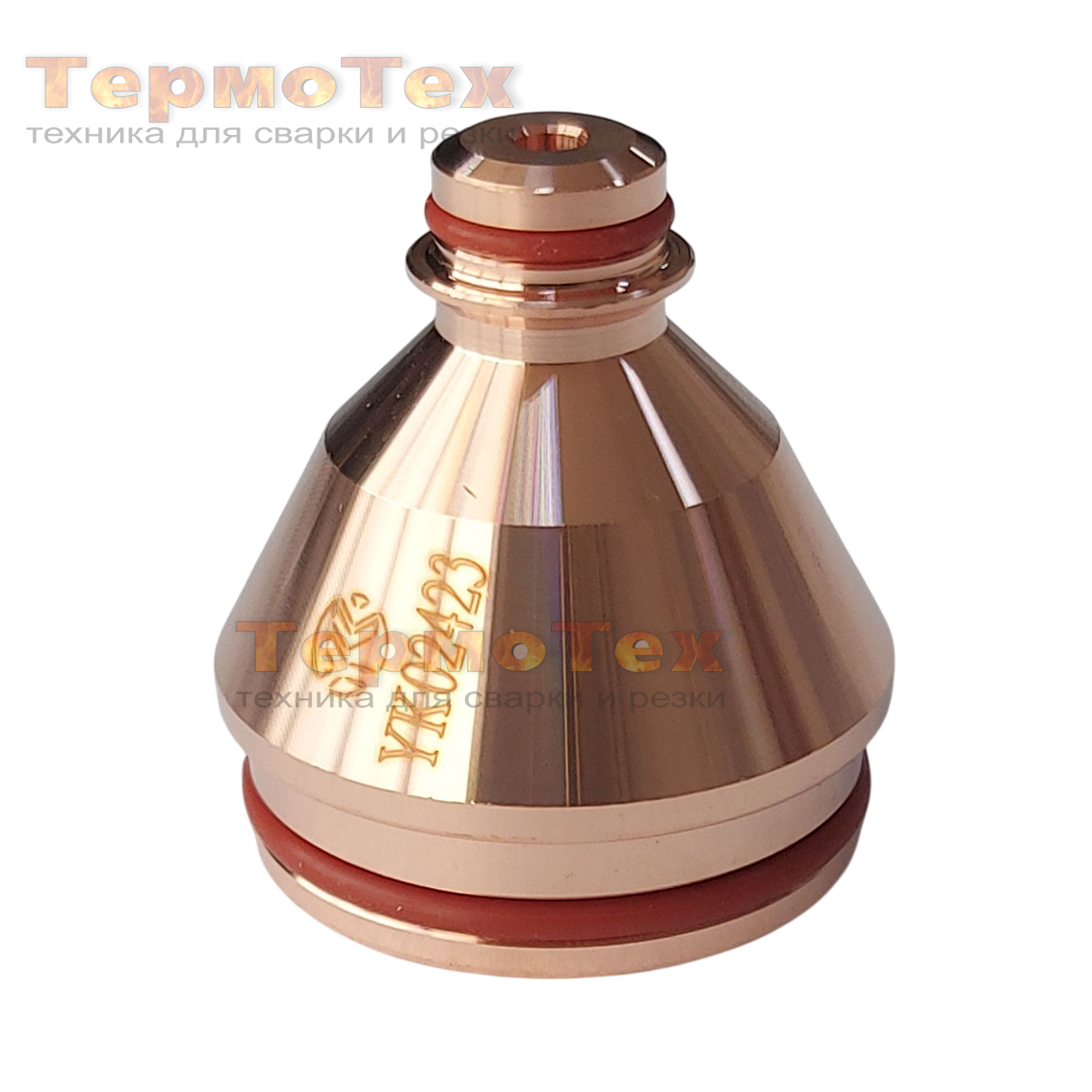

Сопло YK330 d2,3
Артикул YK02423
Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.
|
Наименование параметров |
Значение |
|
Диаметр отверстия сопла, мм |
2,3 |
|
Ток резки, А |
120-230 |
|
Толщина резки, мм |
20-25 |
|
Длина сопла, мм |
31,4 |
|
Диаметр сопла, мм |
24,7 |

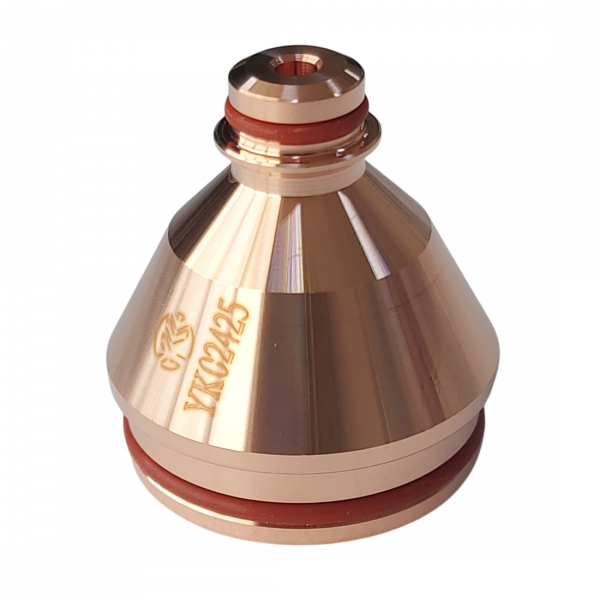

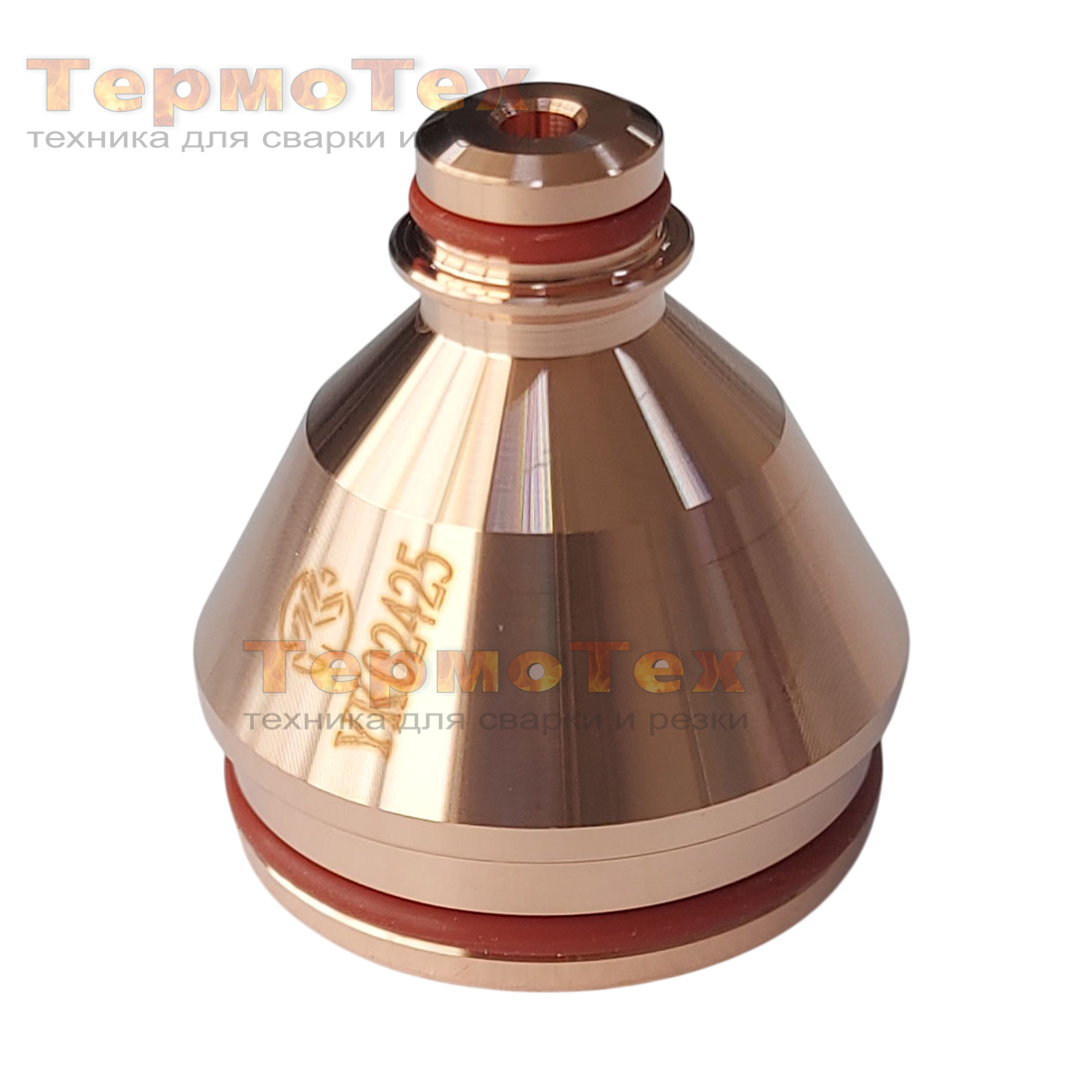

Сопло YK330 d2,5
Артикул YK02425
Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.
|
Наименование параметров |
Значение |
|
Диаметр отверстия сопла, мм |
2,5 |
|
Ток резки, А |
180-300 |
|
Толщина резки, мм |
20-28 |
|
Длина сопла, мм |
31,4 |
|
Диаметр сопла, мм |
24,7 |

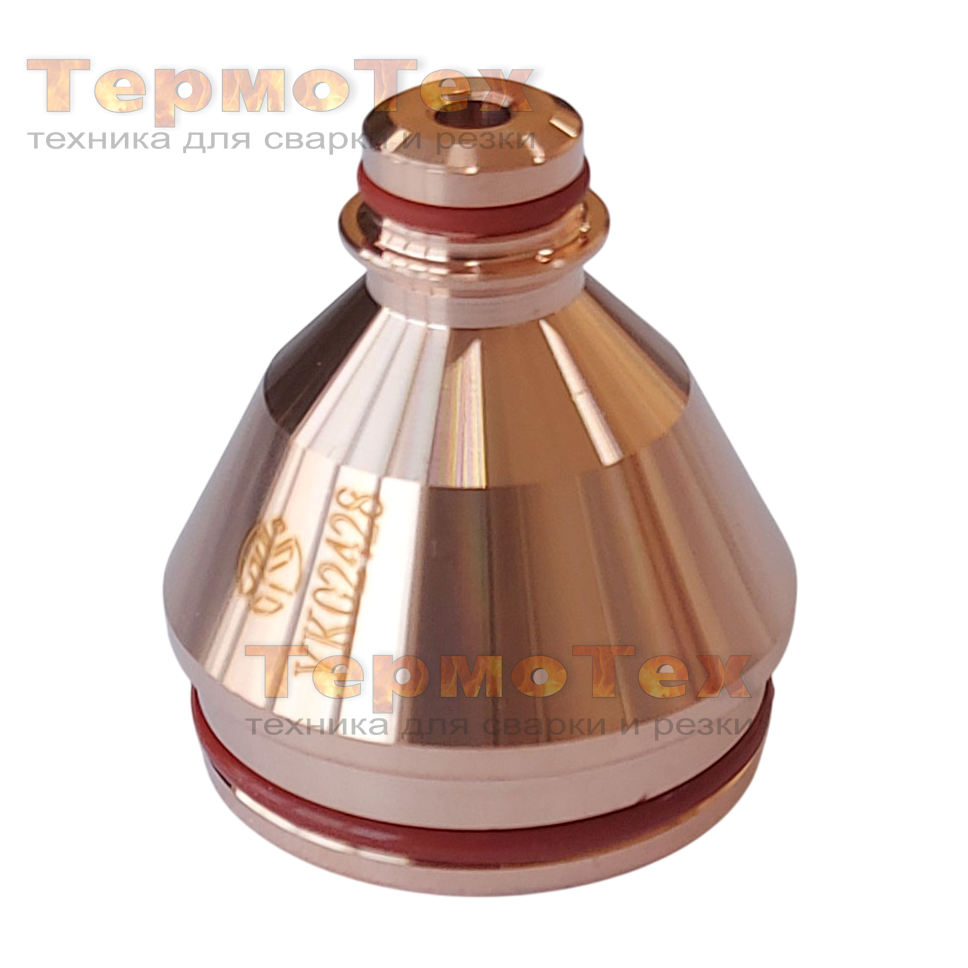

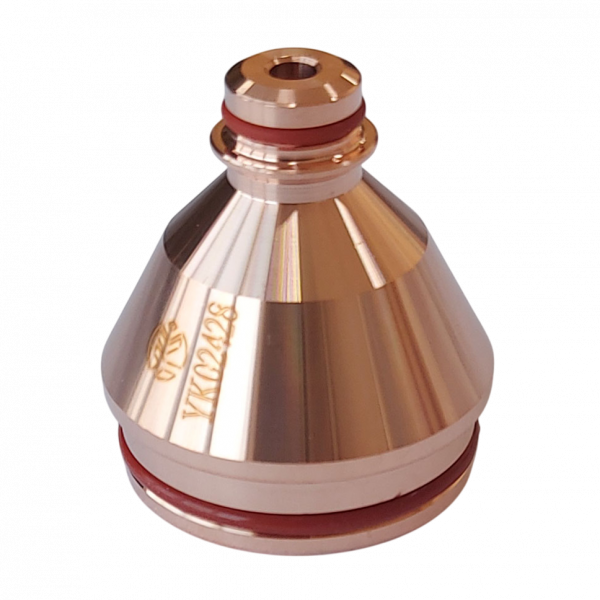

Сопло YK330 d2,8
Артикул YK02428
Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.
|
Наименование параметров |
Значение |
|
Диаметр отверстия сопла, мм |
2,8 |
|
Ток резки, А |
200-320 |
|
Толщина резки, мм |
25-35 |
|
Длина сопла, мм |
31,4 |
|
Диаметр сопла, мм |
24,7 |

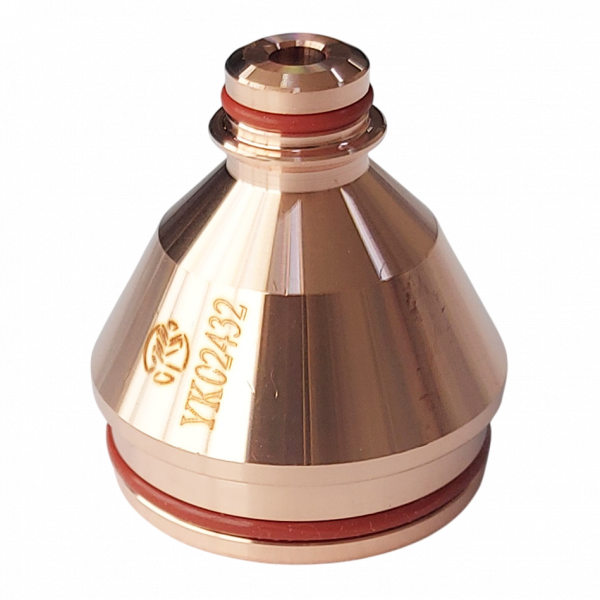

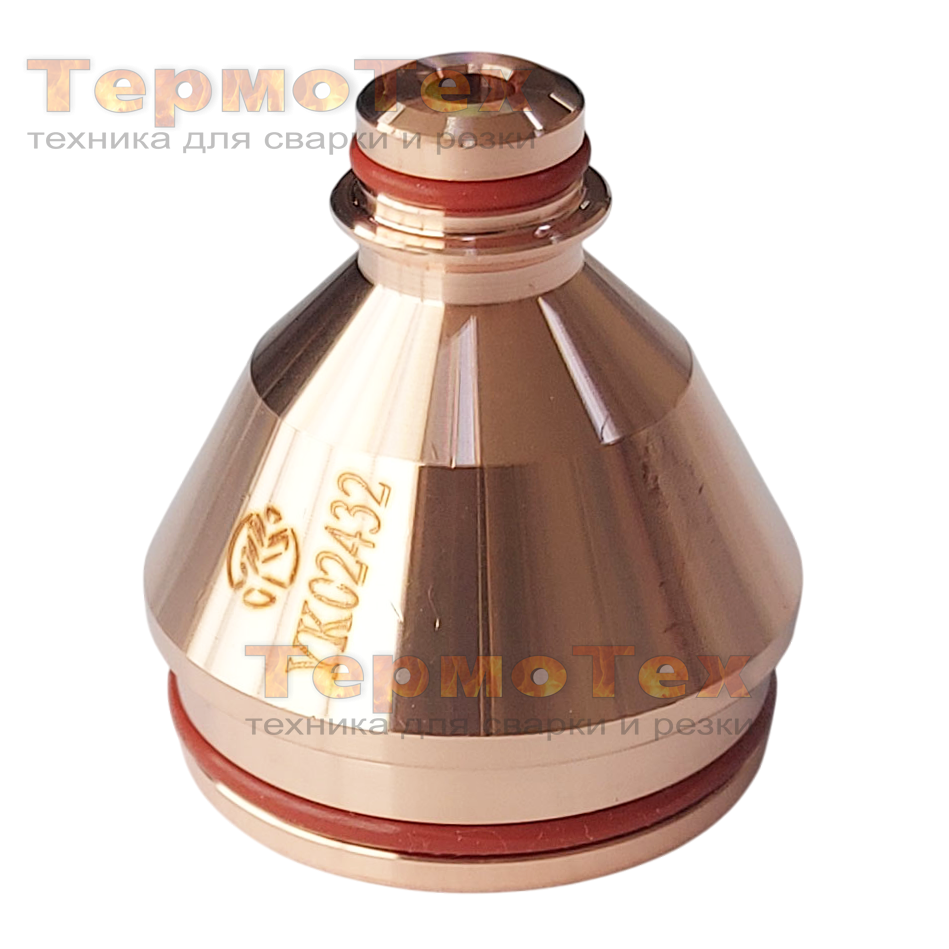

Сопло YK330 d3,2
Артикул YK02432
Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.
|
Наименование параметров |
Значение |
|
Диаметр отверстия сопла, мм |
3,2 |
|
Ток резки, А |
260-400 |
|
Толщина резки, мм |
30-40 |
|
Длина сопла, мм |
31,4 |
|
Диаметр сопла, мм |
24,7 |

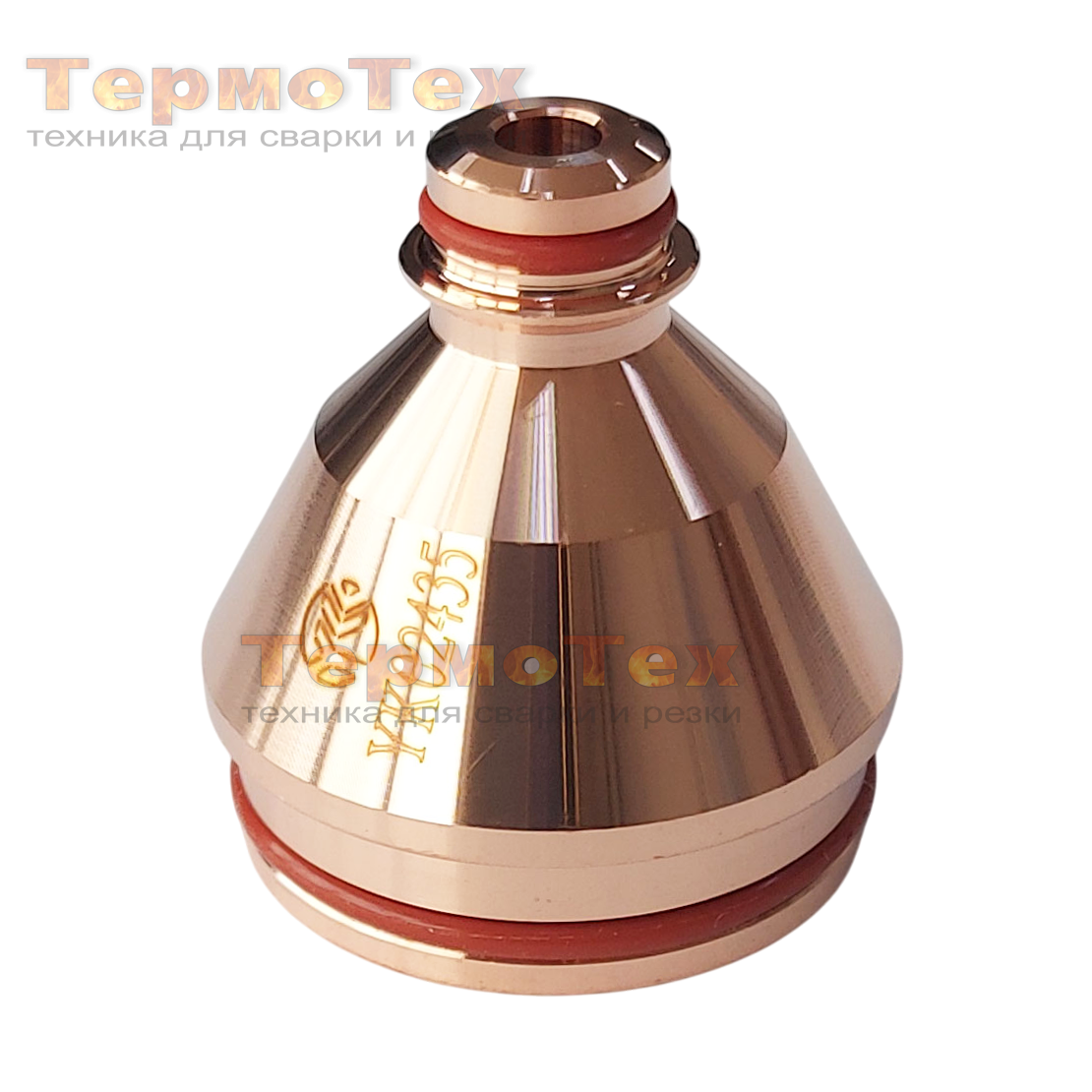

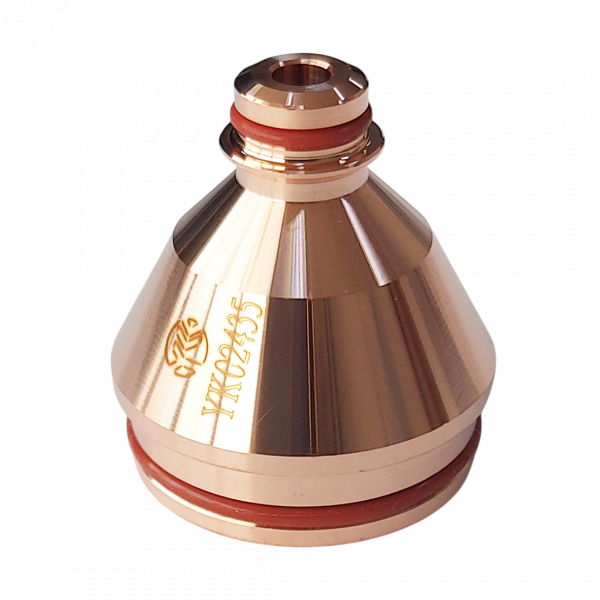

Сопло YK330 d3,5
Артикул YK02435
Сопло служит для формирования, направления и обжатия рабочей дуги вихревым потоком плазмообразующего газа и имеет ступенчатую форму тела вращения. Со стороны наименьшего диаметра конуса имеется цилиндрический носик с буртиком и уплотнительным кольцом для центрирования колпачка сопла. На торце носика имеется отверстие, через которое выдувается рабочая дуга. Средняя часть сопла имеет форму конуса с двумя углами наклона. Со стороны наибольшего диаметра конуса имеется цилиндрическая шейка с уплотнительным кольцом для центрирования сопла в головке плазмотрона. На торце шейки имеется посадочное отверстие для диффузора.
|
Наименование параметров |
Значение |
|
Диаметр отверстия сопла, мм |
3,5 |
|
Ток резки, А |
300-400 |
|
Толщина резки, мм |
40-45 |
|
Длина сопла, мм |
31,4 |
|
Диаметр сопла, мм |
24,7 |
-
Диаметр отверстия сопла, мм:1,31,51,71,92,32,52,83,52,13,2
-
Максимальный ток резки, А:400
-
Длина сопла, мм:31,4
