Назначение

• SAW – Автоматическая сварка под флюсом;
• MIG-MAG – Сварка в среде защитных газов.

Область применения

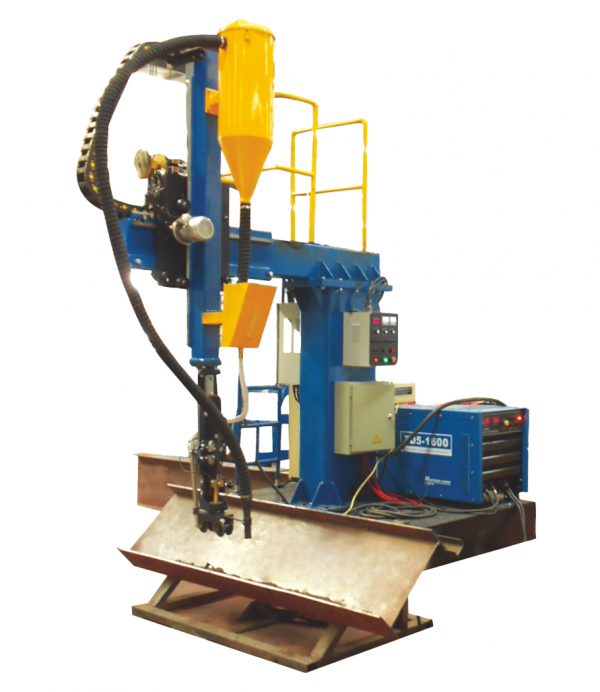

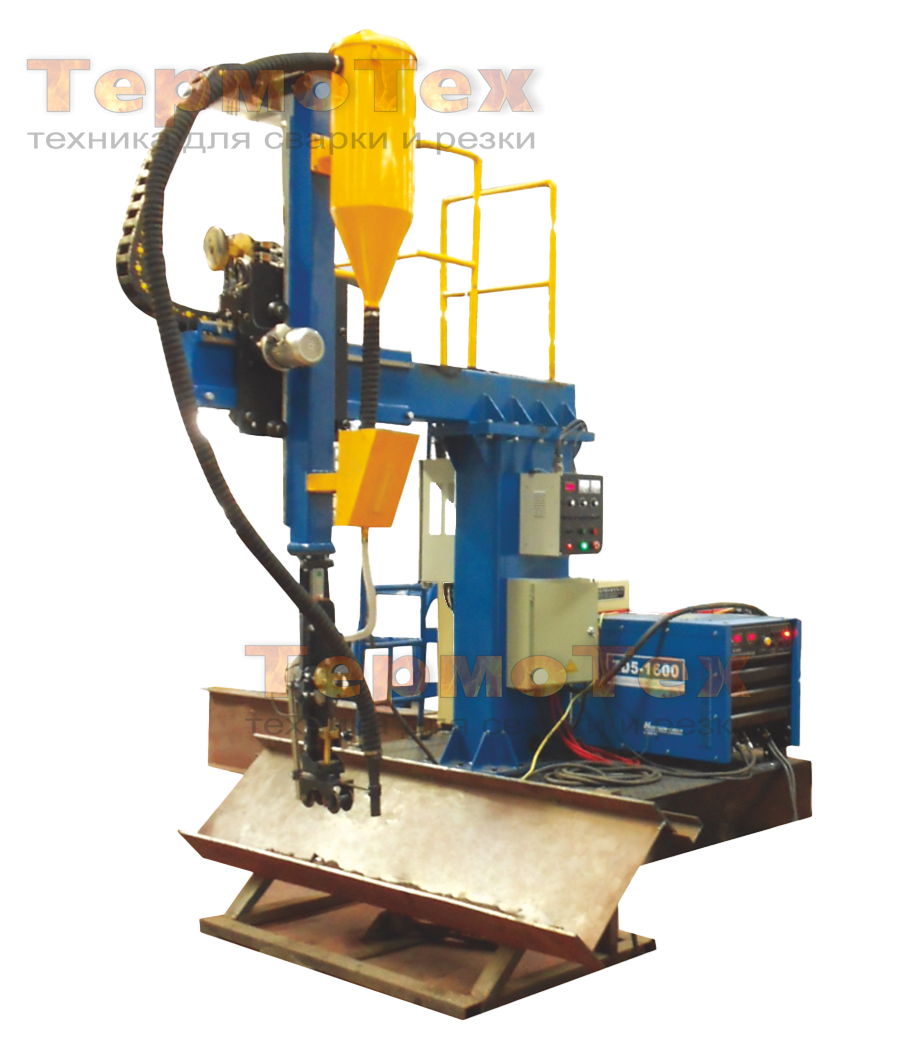

Установка консольная для сварки балок серии XBZ широко применяется при автоматизированной сварке крупных стальных металлоконструкций, таких как двутавровые и коробчатые балки и крестообразные колонны, установленные на стапеле под углом 45°. В зависимости от типа свариваемых заготовок могут быть выбраны различные способы сварки (SAW, MIG/MAG) и сварочные головки. Сварочные головки могут быть заменены вручную в зависимости от заданных условий сварки.

Отличительные особенности

• Консольная рама имеет оптимальную функциональную конструкцию, изготовлена из высококачественных профилей и обладает хорошей жёсткостью;
• Составные части консольной рамы проходят обработку для снятия напряжений после сварки для обеспечения стабильного и длительного срока службы;
• Высококачественные мотор-редукторы обеспечивают плавную работу и стабильное качество сварки;
• Установка может комплектоваться сварочными источниками для сварки под флюсом одной дугой с одной проволокой или двойной дугой с двумя проволоками;
• Возможно комплектование сварочными головками различной конфигурации, позволяющими выполнять сварку двутавровых балок, коробчатых балок, крестообразных колонн;
• Надежная механическая система отслеживания сварных швов;
• Высокая эффективность системы рециркуляции флюса;
• Возможность выбора различных процессов сварки: SAW, MIG/MAG.

Описание

Консольная установка собрана на жёсткой консольной раме. Консольная рама является основой для крепления и необходимого позиционирования в горизонтальной и вертикальной плоскости сварочной головки. Консольная рама установлена на тележке с электроприводом, для перемещения которой в условиях цеха вдоль заготовок предусмотрены рельсовые пути. Двухсторонний привод и плавная регулировка скорости позволяет установке легко перемещаться с заданной скоростью.

Основные типы сварных балок

Основными типами сварных балок являются: двутавровые, коробчатые балки и крестообразные колонны.

1. Двутавровая балка;
2. Крестообразная колнна;
3. Коробчатая балка.

Основные типы сварных головок

1. Головка однодуговая однопровлочная для двутавровых балок;
2. Головка двухдуговая двухпровлочная для двутавровых балок;
3. Головка для коробчатых балок.

Технические характеристики
