Назначение

• SAW – Автоматическая сварка под флюсом;
• MIG-MAG – Сварка в среде защитных газов.

Область применения

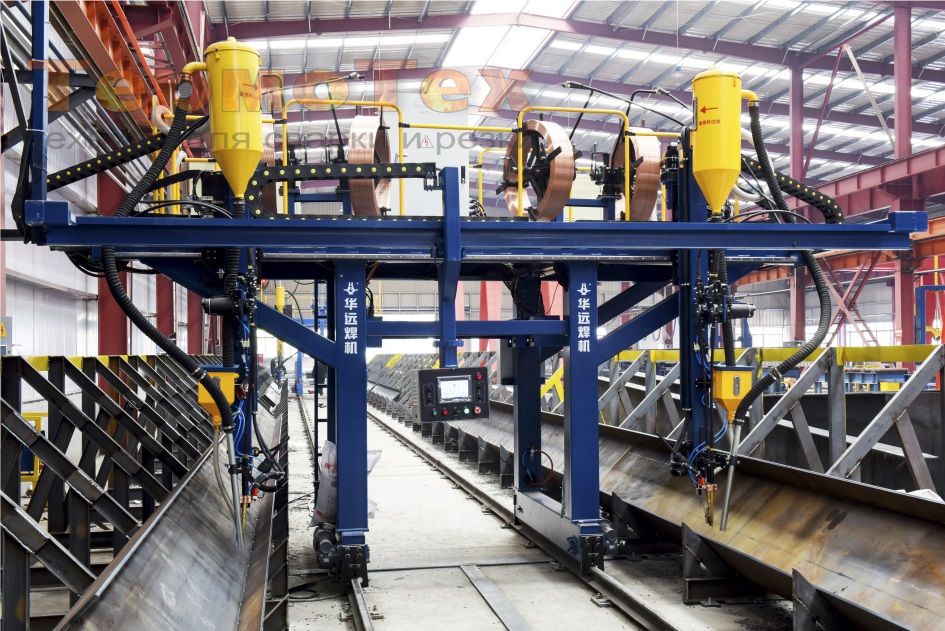

Установка портальная интеллектуальная для сварки балок серии LMZ-AUTO и установка портальная интеллектуальная для сварки балок серии MTZ-AUTO представляют собой модернизированные портальные установки, основанные на обычных портальных установках серий LMZ и MTZ. Установка LMZ-AUTO или MTZ-AUTO выбирается в зависимости от площади цеха и размеров заготовок свариваемых балок. Установки широко применяются при автоматической сварке одной или сразу двух заготовок двутавровых и коробчатых балок, крестообразных колонн и других металлоконструкций, установленных на стапелях под углом 45°.

На установках смонтированы лазерные датчики для сканирования и отслеживания деталей в режиме реального времени.

В зависимости от типа свариваемых балок могут быть выбраны различные способы сварки (SAW, MIG/MAG). Сварочную головку можно использовать для сварки различных типов балок одну, без замены вручную.

Отличительные особенности

• Ход портальной рамы контролируется преобразователем частоты, приводимым в движение двигателем переменного тока, бесступенчатая регулировка скорости;
• Благодаря использованию лазерного датчика отслеживания деталей устройство слежения становится более компактным, чем устройство механического слежения;
• Отслеживание лазерными датчиками более точное, чем механическое отслеживание;
• Лазерный датчик адаптируется к различным типам заготовок, не меняя сварочной головки;
• Система имеет встроенную базу данных процесса сварки, их которой можно напрямую вызвать данные необходимого процесса, что удобно и значительно сокращает вспомогательное время, а также обеспечивает стабильное качество продукции;
• Программируемый контроллер используется для управления всей установкой. После завершения позиционирования горелки относительно сварного шва процесс сварки можно запустить одним щелчком мышки. Не требуется ручное вмешательство для таких процессов, как остановка подачи флюса, восстановление флюса, сварка и остановка;
• Точная статистика данных потребления энергии;
• Высокая точность преобразователя частоты переменного тока;
• Высокая эффективность системы рециркуляции флюса;
• Возможность выбора различных процессов сварки: SAW, MIG, MAG, CO2 и т. д.

Описание

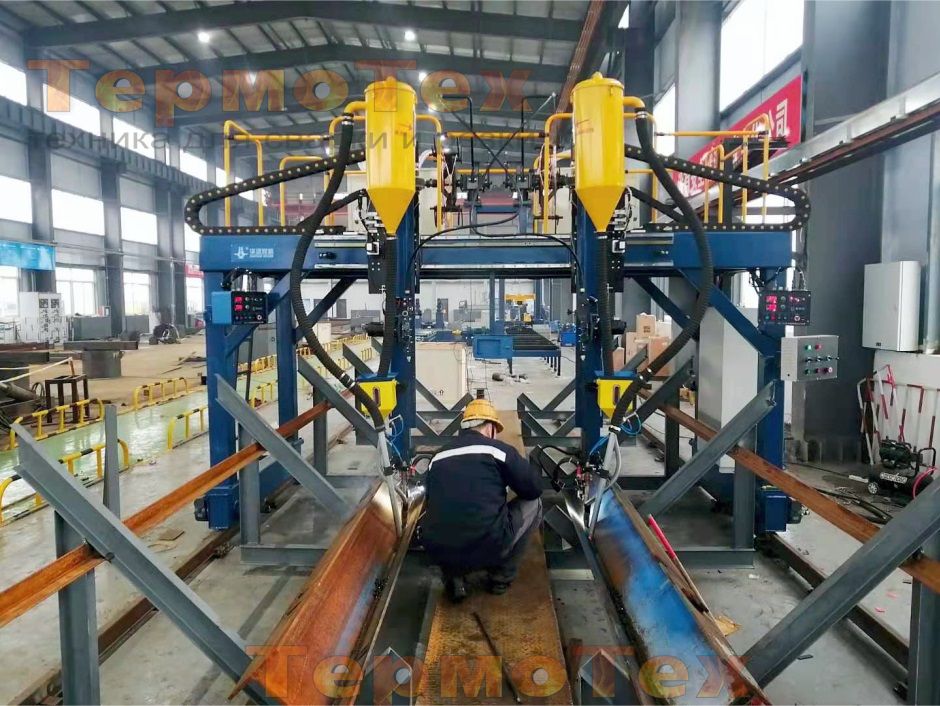

Портальная установка собрана на жёсткой портальной раме (портале). Портальная рама является основой для размещения сварочного оборудования, а также крепления и необходимого позиционирования в горизонтальной и вертикальной плоскости двух сварочных головок. Для перемещения портала в условиях цеха вдоль заготовок предусмотрены рельсовые пути. Двухсторонний привод и плавная регулировка скорости позволяет порталу легко перемещаться с заданной скоростью.

Основные типы сварных балок

Основными типами сварных балок являются: двутавровые, коробчатые балки и крестообразные колонны.

1. Двутавровая балка;
2. Крестообразная колонна;
3. Коробчатая балка.

Технические характеристики
