Назначение

• SAW – Автоматическая сварка под флюсом;
• MIG-MAG – Сварка в среде защитных газов.

Область применения

Установка портальная для сварки балок серии TMZ – это габаритное оборудование циклического действия, предназначенное для эксплуатации на крупных или средних металлообрабатывающих заводах. Установка широко применяется при автоматизированной сварке одной или сразу двух заготовок двутавровых и коробчатых балок, крестообразных колонн и других металлоконструкций, установленных на стапелях под углом 45°. В зависимости от типа свариваемых балок могут быть выбраны различные способы сварки (SAW, MIG/MAG) и различные сварочные головки. Сварочные головки могут быть заменены вручную в зависимости от заданных условий сварки.

Отличительные особенности

• Ход портальной рамы контролируется преобразователями частоты, приводимыми в движение двумя двигателями переменного тока, бесступенчатая регулировка скорости;
• Возможность одновременной сварки двух швов;
• Надежная механическая система отслеживания сварных швов;
• Высокая точность преобразователей частоты переменного тока;
• Высокая эффективность системы рециркуляции флюса;
• Расположение Т-образного портала в среднем проходе не только облегчает сварку элементов коробчатой ​​балки, но также позволяет переворачивать и укладывать двутавровые балки с обеих сторон, экономя пространство и повышая эффективность работы;
• Возможность выбора различных процессов сварки: SAW, MIG, MAG, CO2 и т. д.;
• Возможность выбора типа сварочной головки, адаптировать различное количество сварочных горелок.

Описание

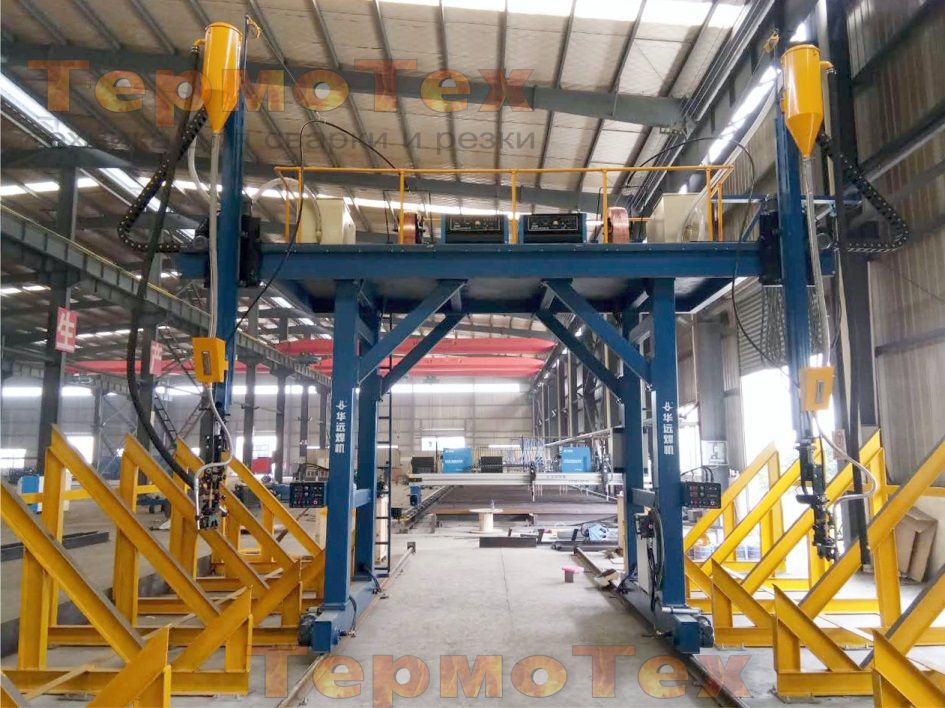

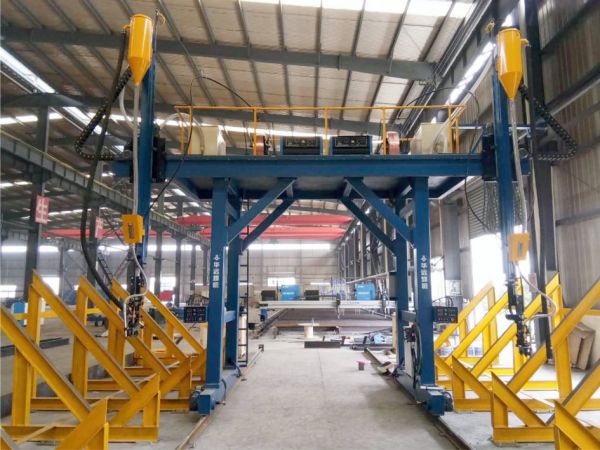

Портальная установка собрана на жёсткой портальной раме (портале). Портальная рама является основой для размещения сварочного оборудования, а также крепления и необходимого позиционирования в горизонтальной и вертикальной плоскости двух сварочных головок. Для перемещения портала в условиях цеха вдоль заготовок предусмотрены рельсовые пути. Двухсторонний привод и плавная регулировка скорости позволяет порталу легко перемещаться с заданной скоростью.

Основные типы сварных балок

Основными типами сварных балок являются: двутавровые, коробчатые балки и крестообразные колонны.

1. Двутавровая балка;
2. Крестообразная колонна;
3. Коробчатая балка.

Основные типы сварных головок

1. Головка однодуговая однопровлочная для двутавровых балок;
2. Головка двухдуговая двухпровлочная для двутавровых балок;
3. Головка для коробчатых балок.

Технические характеристики
