Назначение

• SAW – Автоматическая сварка под флюсом;
• MIG-MAG – Сварка в среде защитных газов.

Область применения

Установка портальная для сварки балок серии LMZ – это габаритное оборудование циклического действия, предназначенное для эксплуатации на крупных или средних металлообрабатывающих заводах. Установка широко применяется при автоматизированной сварке одной или сразу двух заготовок двутавровых и коробчатых балок, крестообразных колонн и других металлоконструкций, установленных на стапелях под углом 45°. В зависимости от типа свариваемых заготовок могут быть выбраны различные способы сварки (SAW, MIG/MAG) и различные сварочные головки. Сварочные головки могут быть заменены вручную в зависимости от заданных условий сварки.

Отличительные особенности

• Ход портальной рамы контролируется преобразователем частоты, приводимым в движение двигателем переменного тока, бесступенчатая регулировка скорости;
• Надежная механическая система отслеживания сварных швов;
• Высокая точность преобразователя частоты переменного тока;
• Высокая эффективность системы рециркуляции флюса;
• Возможность выбора различных процессов сварки: SAW, MIG, MAG, CO2 и т. д;
• Возможность выбора типа сварочной головки, адаптировать различное количество сварочных горелок.

Описание

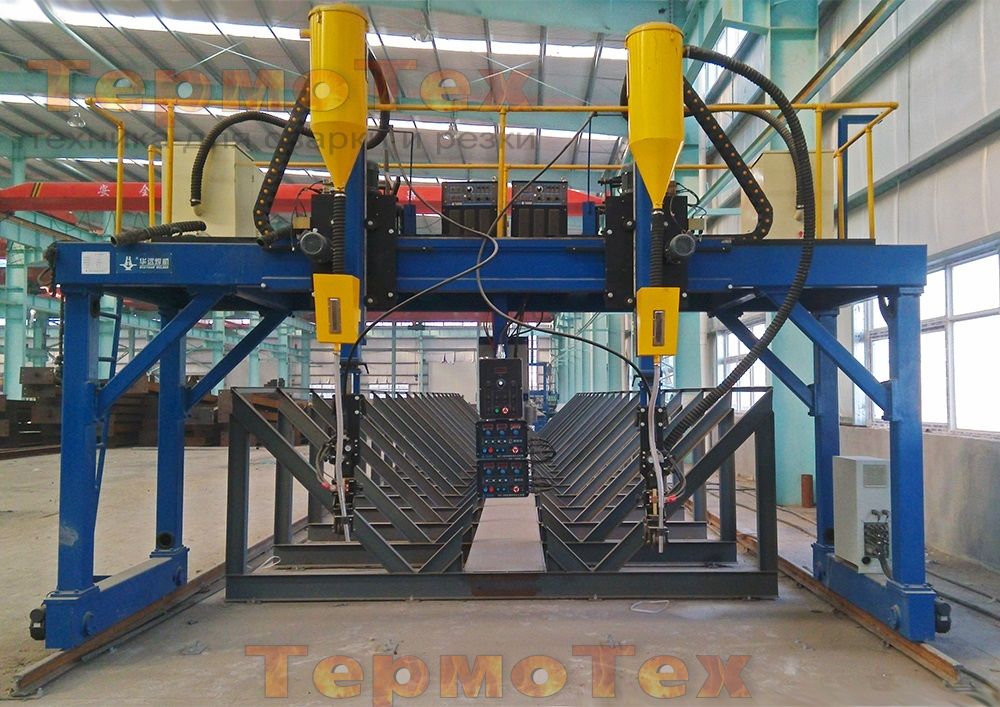

Портальная установка собрана на жёсткой портальной раме (портале). Портальная рама является основой для размещения сварочного оборудования, а также крепления и необходимого позиционирования в горизонтальной и вертикальной плоскости двух сварочных головок. Для перемещения портала в условиях цеха вдоль заготовок предусмотрены рельсовые пути. Двухсторонний привод и плавная регулировка скорости позволяет порталу легко перемещаться с заданной скоростью.

Основные типы сварных балок

Основными типами сварных балок являются: двутавровые, коробчатые балки и крестообразные колонны.

1. Двутавровая балка;
2. Крестообразная колнна;
3. Коробчатая балка.

Основные типы сварных головок

1. Головка однодуговая однопровлочная для двутавровых балок;
2. Головка двухдуговая двухпровлочная для двутавровых балок;
3. Головка для коробчатых балок.

Технические характеристики
